Ортау сейсмикалық станциясы (OTUK) 2010 жылдың ақпан айында CAREMON (https://kndc.kz/kndc/docs/publication/2012_3.pdf) жобасы аясында Қарағанды облысы Шет ауданы Ортау ауылының шетінде орнатылды. Аспаптық құрылым, тереңдігі 3 м бункер болып табылады, онда сейсмикалық датчиктер мен тіркеуші аппаратура орнатылған, Қызылрай кешенінің тығыз калий-дала шпаты граниттерінің байырғы шығыстарының ақырын шығыңқы тұсында салынған, αγP₂ – T₁kz (сурет 1).

1.Сурет. Otuk станциясын орнату орнының топографиялық картасы

Тіркеу аппаратурасы 02.2010-08.2019 ж. ж.:

•      Guralp CMG-DM24S6 и Guralp CMG-EAMPC (https://www.guralp.com)

Сенсорлардың жанына орнатылған. Цифрландыру жиілігі: барлық арналар үшін 100 санақ/сек. Уақыт шкаласын байланыстыру: GPS жүйесі.

Жұмыс режимі-нақты уақыт режимінде деректерді беру.

Сейсмикалық датчиктер:

•      CMG-3ESPC (https://www.guralp.com)

•      Акселерометр CMG-5TС (https://www.guralp.com)

Тіркеу аппаратурасы 08.2019-05.2021 ж. ж.:

•      DAS-6102 (https://www.pmdsci.com/standard_seismic_recorders.htm)

Сенсорлардың жанына орнатылған. Цифрландыру жиілігі: барлық арналар үшін 100 санақ/сек. Уақыт шкаласын байланыстыру: GPS жүйесі.

Жұмыс режимі- автономды тіркеу. Сейсмикалық датчиктер:

•           CMG-3ESPC кең жолақты сейсмометр (https://www.guralp.com)

•           Акселерометр CMG-5TС (https://www.guralp.com)

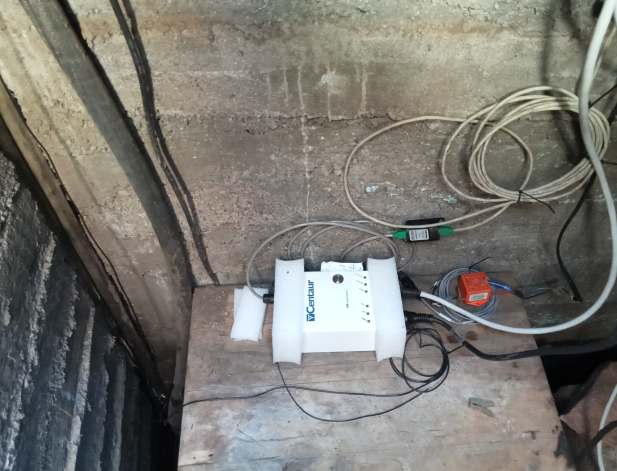

Тіркеу аппаратурасы 05.2021 ж. бастап:

•           Centaur-6 (https://nanometrics.ca/products/digitizers/centaur)

Сенсорлардың жанына орнатылған. Цифрландыру жиілігі: барлық арналар үшін 40 санақ/сек. Уақыт шкаласын байланыстыру: GPS жүйесі.

Жұмыс режимі-нақты уақыт режимінде деректерді беру.

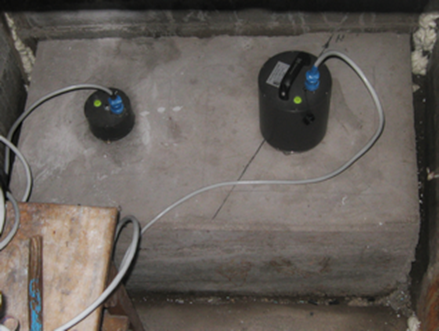

Сейсмикалық датчиктер:

•           CMG-3ESPC кең жолақты сейсмометр (https://www.guralp.com)

•           Акселерометр CMG-5TС (https://www.guralp.com)

Otuk станциясының параметрлері

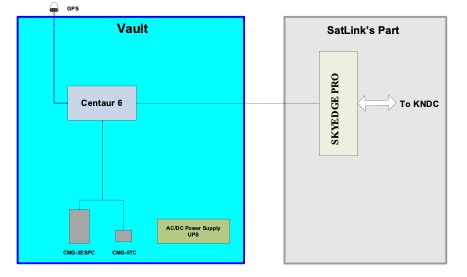

Сейсмикалық станцияның конфигурациясы 2-суретте көрсетілген.
