Сейсмическая станция Ортау (OTUK) была установлена в феврале 2010 года на окраине с. Ортау Шетского района Карагандинской области в рамках проекта CAREMON(https://kndc.kz/kndc/docs/publication/2012_3.pdf). Приборное сооружение, представляет собой бункер, глубиной 3 м. в котором установлены сейсмические датчики и регистрирующая аппаратура, построено на пологом выступе коренных выходов плотных калиево-полевошпатовых гранитов Кызылрайского комплекса αγP₂ – T₁kz (рисунок 1).

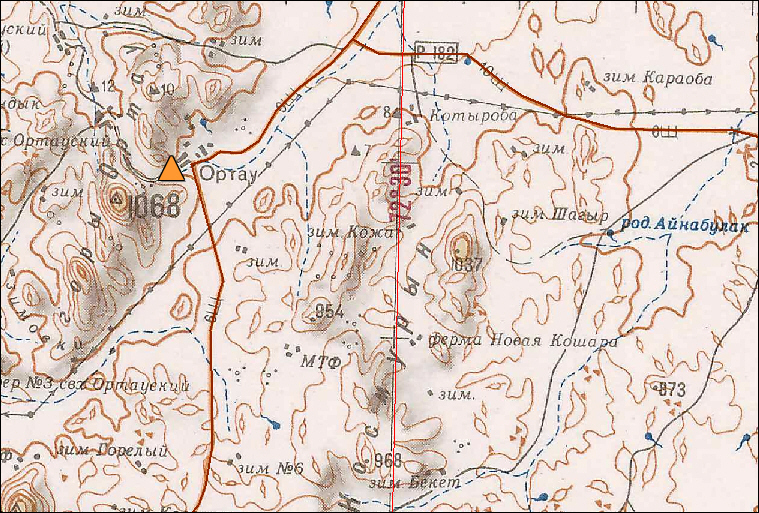

Рис.1. Топографическая карта места установки станции OTUK

Регистрирующая аппаратура с 02.2010 по 08.2019 г.г.:

•      Guralp CMG-DM24S6 и Guralp CMG-EAMPC (https://www.guralp.com)

Установлен рядом с датчиками. Частота оцифровки: 100 отсчетов/сек для всех каналов. Привязка временной шкалы: система GPS.

Режим работы – передача данных в режиме реального времени.

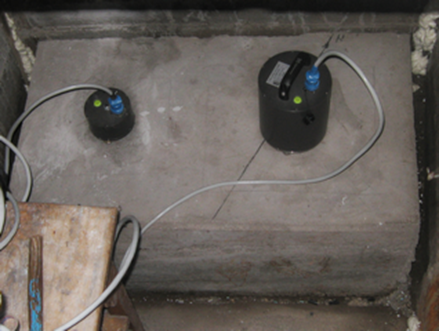

Сейсмические датчики:

•      Широкополосный сейсмометр CMG-3ESPC (https://www.guralp.com)

•      Акселерометр CMG-5TС (https://www.guralp.com)

Регистрирующая аппаратура с 08.2019 по 05.2021 г.г.:

•      DAS-6102 (https://www.pmdsci.com/standard_seismic_recorders.htm)

Установлен рядом с датчиками. Частота оцифровки: 100 отсчетов/сек для всех каналов. Привязка временной шкалы: система GPS.

Режим работы – автономная регистрация.

Сейсмические датчики:

•           Широкополосный сейсмометр CMG-3ESPC (https://www.guralp.com)

•           Акселерометр CMG-5TС (https://www.guralp.com)

Регистрирующая аппаратура с 05.2021 г.:

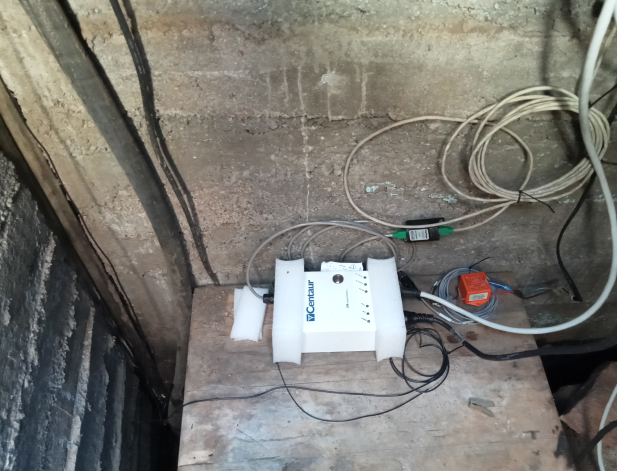

•           Centaur-6 (https://nanometrics.ca/products/digitizers/centaur)

Установлен рядом с датчиками. Частота оцифровки: 40 отсчетов/сек для всех каналов. Привязка временной шкалы: система GPS.

Режим работы – передача данных в режиме реального времени.

Сейсмические датчики:

•   Широкополосный сейсмометр CMG-3ESPC (https://www.guralp.com)

•   Акселерометр CMG-5TС (https://www.guralp.com)

Параметры станции OTUK

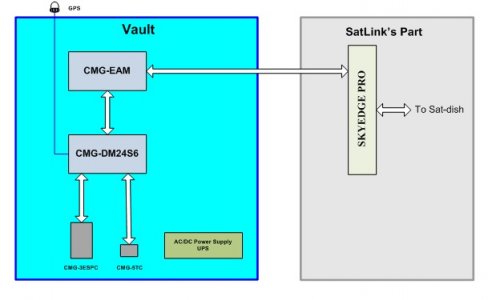

Конфигурация сейсмической станции «Ортау» (OTUK):
